Manuel Bruits et vibrations-Chapitre III-Insonorisation

Description

64 pages de méthodes techniques pour l’isolation phonique et les écrans acoustiques.

Sommaire

Techniques d’Insonorisation en Milieu Industriel

Ce manuel de l’Institut national de sécurité (INS), Chapitre III du “Manuel Bruits et vibrations”, est entièrement consacré aux solutions d’Insonorisation. Il est essentiel pour les ingénieurs, architectes et responsables de maintenance cherchant à réduire les nuisances sonores en milieu professionnel. L’ouvrage de 64 pages détaille les principes fondamentaux de l’acoustique industrielle. Il fournit des méthodes pour l’isolation phonique des machines, des locaux et des postes de travail.

Méthodes et Matériaux pour l’Isolation Phonique

Le contenu technique de ce chapitre aborde les différentes stratégies d’insonorisation. Il couvre la conception de capotages anti-bruit, l’utilisation de matériaux absorbants et la mise en place d’écrans acoustiques. Ces techniques sont cruciales pour se conformer aux normes de sécurité et améliorer les conditions de travail. Le manuel de l’INS de 1960 est une référence pratique pour la mise en œuvre de solutions d’hygiène industrielle contre le bruit et les vibrations.

Document Historique sur la Lutte contre le Bruit (1960)

Publié en 1960 (Dépôt légal), ce document est une source historique de premier ordre. Il illustre l’approche technique française de l’époque en matière de lutte contre le bruit. L’ouvrage est précieux pour les chercheurs étudiant l’évolution des solutions d’acoustique appliquée. Son état est jugé bon état, malgré les marques d’usure liées à son âge (décoloration de la couverture, pages jaunies et agrafes rouillées).

---

Caractéristiques

• Auteur : Institut national de sécurité (INS)

• Thème : Hygiène industrielle et acoustique appliquée

• Sujet : Insonorisation – Lutte contre les bruits et vibrations

• Année de publication : 1960

• Pages : 64 pages

• État : Bon état (couverture décolorée, pages jaunies, agrafes rouillées)

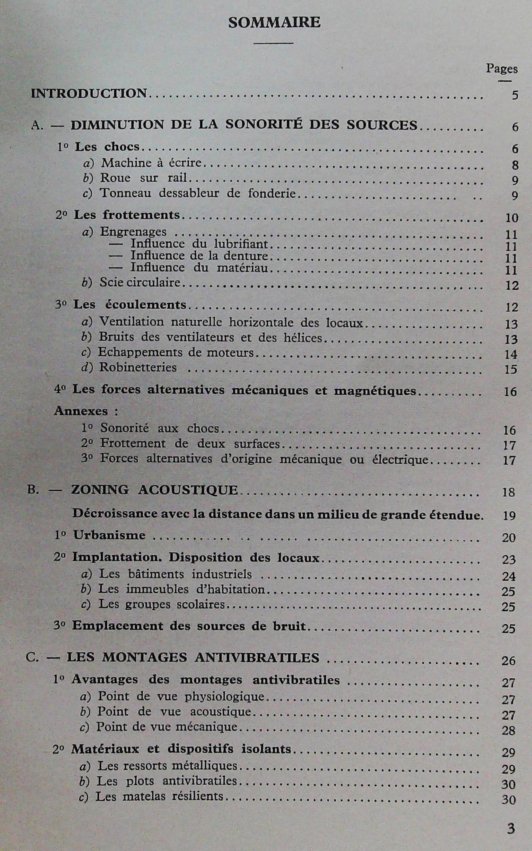

Table des matières

INTRODUCTION …………………………………………………………………………… 5

A. DIMINUTION DE LA SONORITÉ DES SOURCES ………………………………………… 6

1. Les chocs ………………………………………………………………………………… 6 a) Machine à écrire ………………………..………………………………………………. 8 b) Roue sur rail …..…………………………………………………………………………. 9
c) Tonneau dessableur de fonderie ….………………………………………………. 9

2. Les frottements ………………………………………………………………….. 10
a)Engrenages ……………………………………………………………………………. 11
– Influence du lubrifiant …..…………………………………………………………. 11
– Influence de la denture ….…………………………………………………………. 11
– Influence du matériau …….……………………………………………………….. 11 b) Scie circulaire ….…………………………………………………………………… 12

3. Les écoulements …………………………………………………………………. 12 a) Ventilation naturelle horizontale des locaux ..…………………………….. 13 b) Bruits des ventilateurs et des hélices ……………………………………….. 13 c) Échappements de moteurs ……………………………………………………… 14 d)Robinetteries .………………………………………………………………………… 15

4. Les forces alternatives mécaniques et magnétiques …………. 16

Annexes :

• 1° Sonorité aux chocs………………………………………………………….. 16

• 2° Frottement de deux surfaces …….…………………………………….. 17

• 3° Forces alternatives d’origine mécanique ou électrique ………… 17

B. ZONING ACOUSTIQUE ………………………….. 18

Décroissance avec la distance dans un milieu de grande étendue ……..19

1.Urbanisme ….……………………………………………………………………… 20

2. Implantation. Disposition des locaux …..……………………………. 23 a) Les bâtiments industriels .………………………………………………………. 24 b) Les immeubles d’habitation ……………………………………………………. 25 c) Les groupes scolaires ……….……………………………………………………. 25

3. Emplacement des sources de bruit ………………………………………. 25

C. LES MONTAGES ANTIVIBRATILES ……………… 26

1. Avantages des montages antivibratiles ..……………………………. 27 a) Point de vue physiologique ……………………………………………………… 27 b) Point de vue acoustique …….……………………………………………………. 27 c) Point de vue mécanique ………………………………………………………….. 28

2. Matériaux et dispositifs isolants ………………………………………… 29 a) Les ressorts métalliques …………………………………………………………. 29 b) Les plots antivibratiles …………………………………………………………… 30 c)Les matelas résilients ….………………………………………………………….. 30

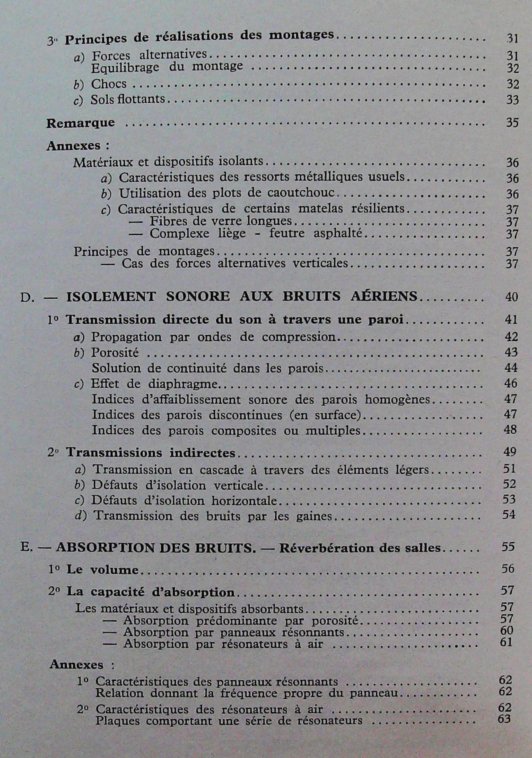

C. (suite) LES MONTAGES ANTIVIBRATILES

3. Principes de réalisations des montages ……………………………… 31 a) Équilibrage du montage …..….…………………………………………………. 32 b)Chocs ……………………………..……………………………………………………. 32 c) Sols flottants …………………………………………………………………………. 33

Remarque ……………………………………………………………………………….. 35

Annexes :

• Matériaux et dispositifs isolants ……………………………………………. 36 a) Caractéristiques des ressorts métalliques usuels ………………… 36 b) Utilisation des plots de caoutchouc ….……………………………….. 36 c) Caractéristiques de certains matelas résilients …………………… 37 – Fibres de verre longues ..……………………………………………………. 37 – Complexe liège – feutre asphalte ………………………………………… 37

  • Principes de montages ..………………………………………………. 37

  • Cas des forces alternatives verticales …………………………… 37

D. ISOLEMENT SONORE AUX BRUITS AÉRIENS .. 40

1. Transmission directe du son à travers une paroi ………………..41 a) Propagation par ondes de compression ….………………………………… 42 b)Porosité ……………………………………………………………………………….. 43 c) Solution de continuité dans les parois .…………………………………….. 44 d) Effet de diaphragme ……………………………………………………………… 46 e) Indices d’affaiblissement sonore des parois homogènes …………….. 47 f) Indices des parois discontinues (en surface) .…………………………….. 47

2. Transmissions indirectes .………………………………………………….. 49 a) Transmission en cascade à travers des éléments légers ………………51
b) Défauts d’isolation verticale …………………………………………………… 52 c) Défauts d’isolation horizontale …………………………………………………. 53 d) Transmission des bruits par les gaines ….………………………………….. 54

E. ABSORPTION DES BRUITS – RÉVÉRBÉRATION DES SALLES …………………………………………. 55

1. Le volume ……………………………………………………………………………. 56

2. La capacité d’absorption ……………………………………………………… 57

• Absorption prédominante par porosité …………………………………… 57

• Absorption par panneaux résonants ..…………………………………….. 60

• Absorption par résonateurs à air ….……………………………………….. 61

Annexes :

• 1° Caractéristiques des panneaux résonants …………………………… 62

• 2° Caractéristiques des résonateurs à air ..……………………………… 62

• 3° Plaques comportant une série de résonateurs ……………………… 63

Institut national de sécurité

Envoi soigné et Déposé en 48h (jours ouvrables) Edition Institut national de sécurité 15,5 x 24 x 0,3 cm 64 pages Dépot légal:1960 Bon état : décoloration de la couverture du coté de la reliure, pages jaunies, agrafes rouillées
